平行平尺

產品別名：鑄鐵平尺，平行平尺，工字平尺，工字尺，平行尺，工字平行尺，平行型平尺，工字型平尺，工型平尺,鑄鐵平尺,平行工型平尺是具有尺形量。

產地：河北省>滄州

供應商：滄州市三豐標準量具有限公司

電話：0317-3522080
手機：13832708800

平行平尺詳細內容介紹information

產品別名：鑄鐵平尺，平行平尺，工字平尺，工字尺，平行尺，工字平行尺，平行型平尺，工字型平尺

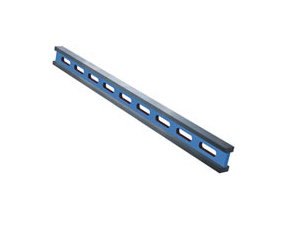

平行平尺是具有_平面的尺形量規(guī)（見圖）。平尺用于以著色法、指示表法檢驗平板、長導軌等的平面度，也常用于以光隙法檢驗工件棱邊的直線度。平尺一般用_鑄鐵制造，矩形平尺也有用軸承鋼或花崗石制造的。
平行平尺：按JB/T7977-99標準制造，材料HT250,工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規(guī)，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查。

規(guī)格mm	工作面直線度或平面度			工作面間平行度			側面對工作面垂直度
	精度等級um
	0	1	2	0	1	2	0	1	2
500×35	3	6	12	4.5	9	18	15	30	60
750×40	4	8	15	6	12	25	20	40	80
1000×50	5	10	20	7.5	15	30	25	50	100
1500×70	7.4	15	30	10	20	40	37	75	150
2000×90	9	18	36	13.5	27	54	45	90	180
2500×90	11	22	44	16	32	65	55	110	220
3000×100	13	26	52	19.5	39	78	65	130	260
3500×100	15	30	60	22	45	90	75	150	300
4000×100	17	34	68	25	50	100	85	170	340
5000×110	21	42	84	30	60	120	105	210	420
